PCB板1個
PCB板電鍍銅晶格分析
1. 將樣品裁取指示分析位置
2. 機械研磨至目標位置附近區域并做簡單拋光
3. 使用離子研磨機精細切割至目標位置

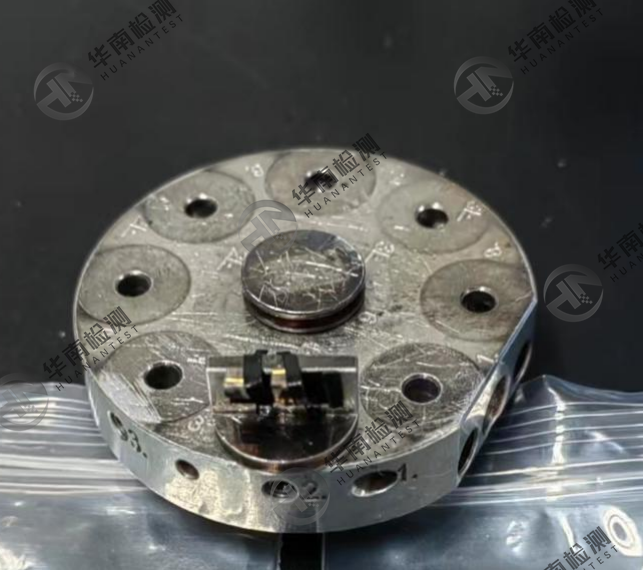

4. 樣品放入電鏡樣品臺,將導電膠粘貼至分析位置附近區域,放置樣品倉,選擇合適的信號源、工作距離和工作電壓,SEM拍照并保存圖片
HITACHI SU8220

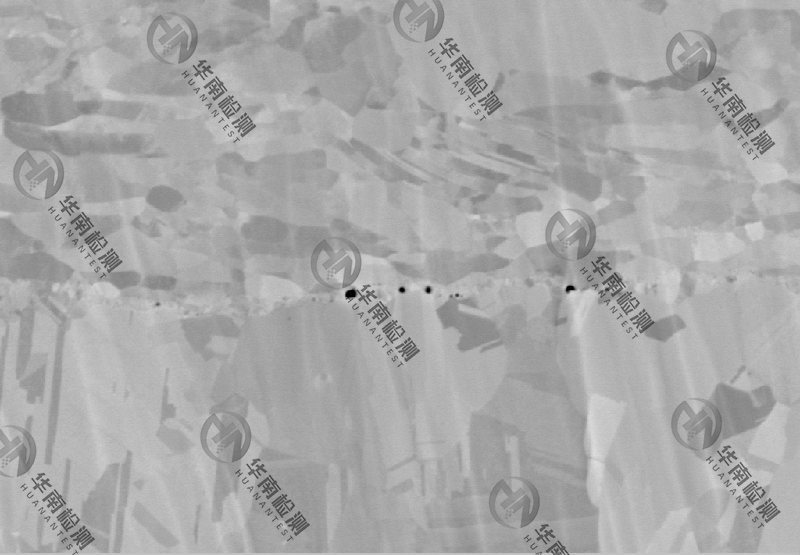

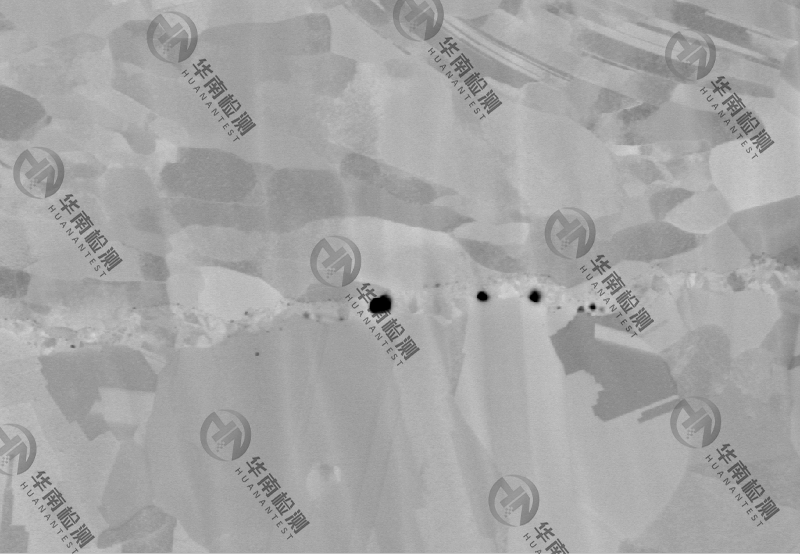

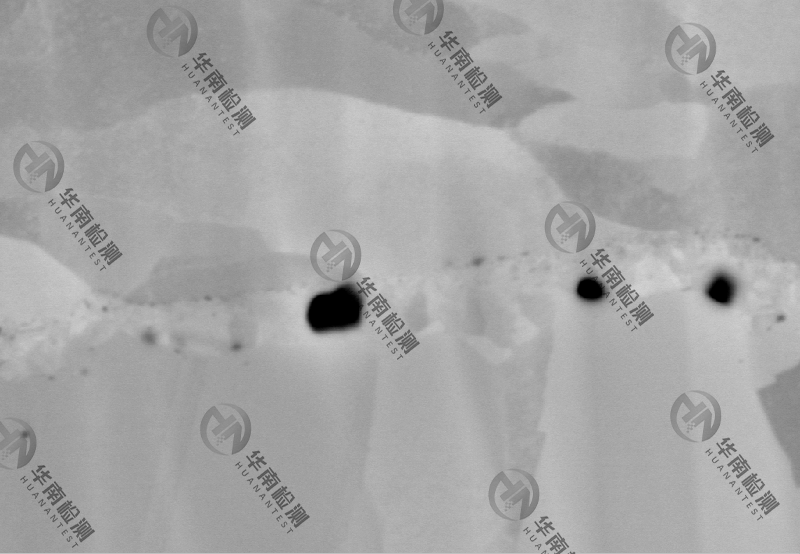

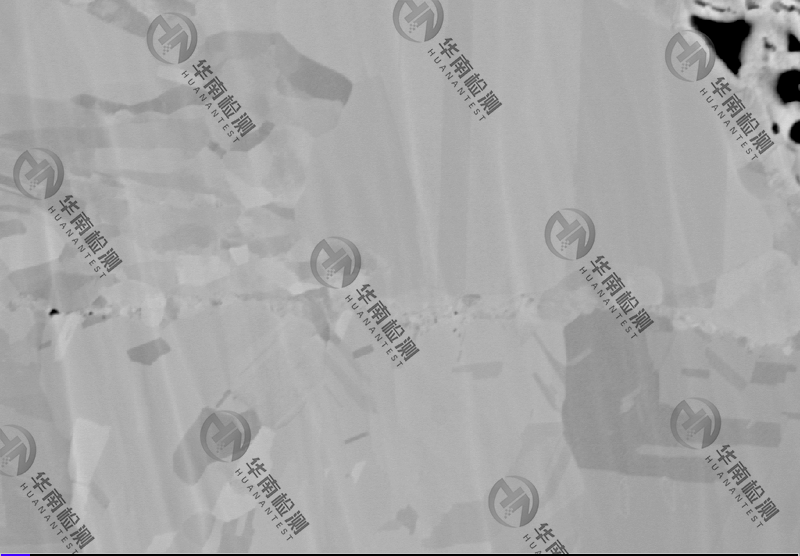

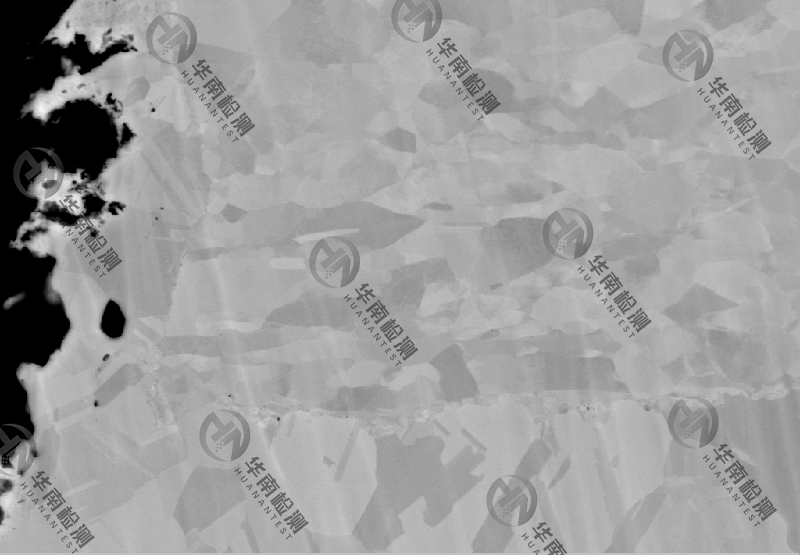

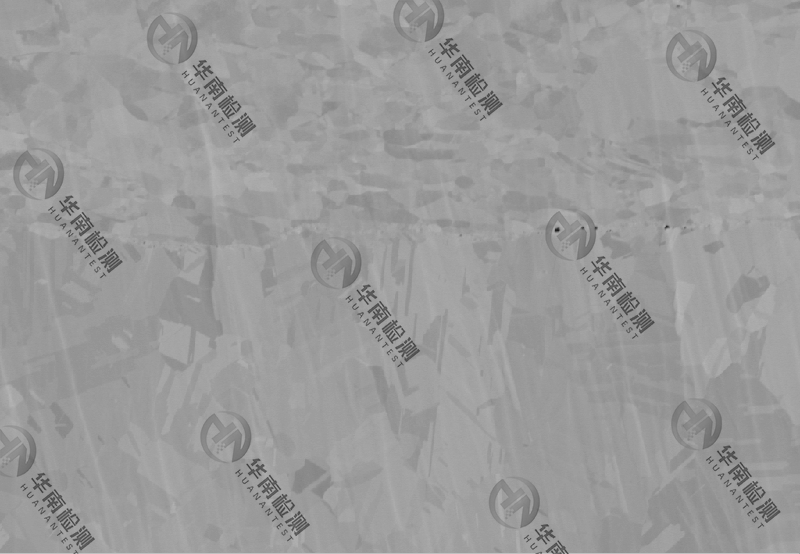

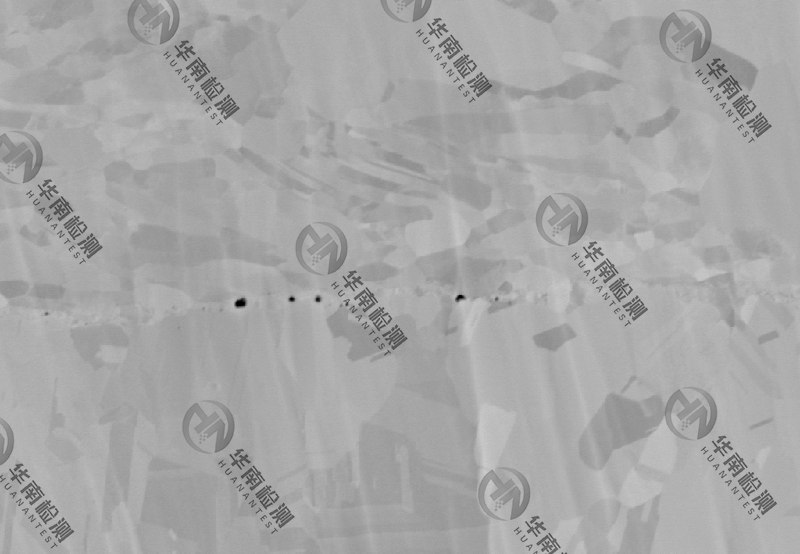

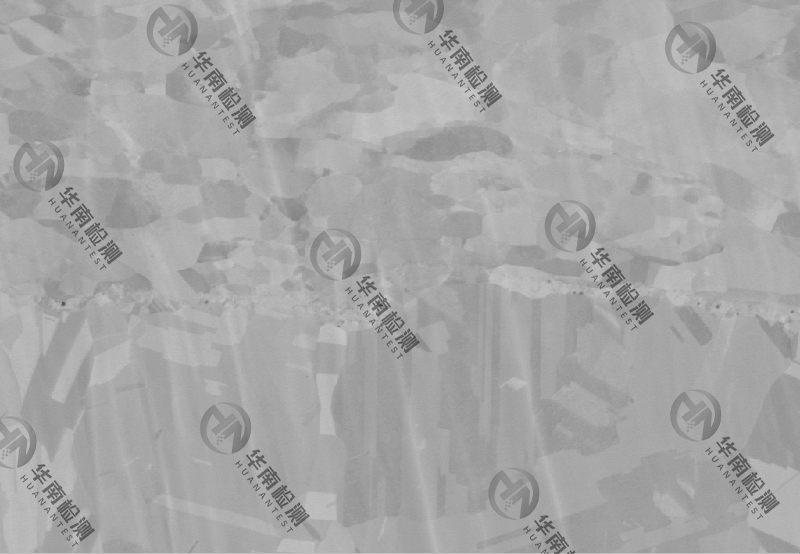

鍍銅晶格走向清晰可見,內層銅、沉銅層、電鍍銅各層清晰可見,層間針孔清晰可見。
