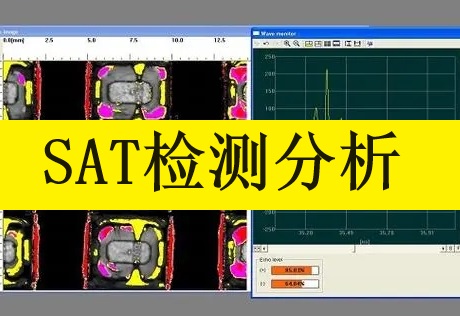

SAT檢測分析：精準定位與識別缺陷的關鍵技術

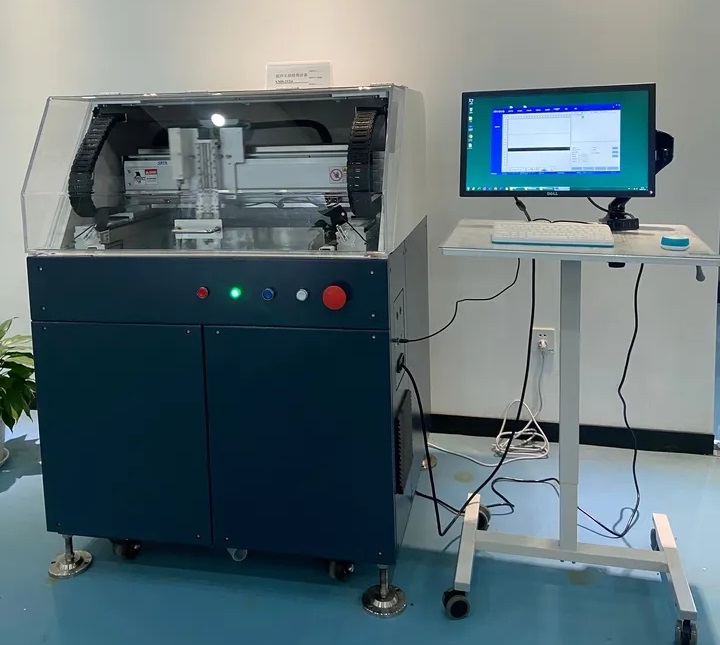

超聲波掃描顯微鏡（Scanning Acoustic Microscope，簡稱SAM）是一種利用超聲波進行無損檢測的儀器。由于它主要用于C模式工作，所以也被稱為C-SAM或SAT。此設備主要用于探測物體內部的微小空洞和缺陷。

超聲波是指頻率高于20kHz的聲波。超聲波掃描顯微鏡是一種非常好的無損檢測方法，廣泛應用于物料檢測、失效分析、質量控制、質量保證、可靠性和研發等領域。使用該儀器可以檢測電子元器件、LED、金屬基板的分層、裂紋等缺陷，并通過圖像對比度來判斷材料內部聲阻抗差異，從而確定缺陷的形狀、尺寸和方向。

在電子元件失效分析的過程中，超聲波掃描是一個非常關鍵的步驟。它可以對電子元件進行全面檢查，檢測元件內部的材料情況，包括分層、裂縫、空洞、硅片傾斜以及外部雜質。

超聲波掃描顯微鏡與X-Ray檢測是相互補充的，它們在成像原理上有所不同，但在實際檢測工作中均起到重要的無損檢測作用。

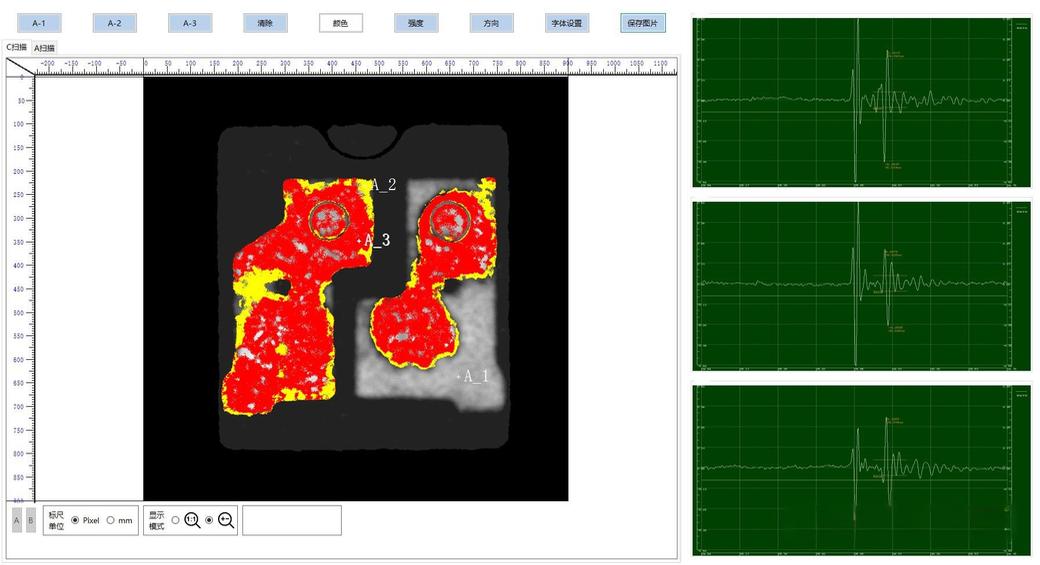

超聲波掃描顯微鏡的檢測原理是利用高頻超聲換能器將脈沖超聲波傳送到工件樣品中。當超聲波通過被測工件時，會在不同材料之間的結合面上產生反射和透射。例如液體與固體的結合面、固體與氣體的結合面以及金屬與塑料之間的結合面。同時，焊接面、電鍍面以及固體材料內部的分層、孔洞、裂紋和夾雜會產生較大振幅的回波信號。超聲換能器接收反射波并將其轉換為電信號，然后傳送給計算機。計算機系統可以準確識別和提取結合面、焊接面的反射回波信號。經過圖像處理，可以將工件內部的情況精準地掃描成像。

超聲波掃描顯微鏡有兩種成像方式，分別是反射成像的C-sam以及透射成像的超聲T-sam。這兩種方式在半導體行業中被廣泛應用于檢測半導體內部的缺陷。

超聲掃描檢測技術可以被應用于多個場景，包括破壞性物理分析和失效分析、可靠度驗證、質量檢測以及真假料辨別等。目前，超聲掃描檢測技術已經被廣泛用于批量測試領域，如IGBT模塊、集成電路和片式多層瓷介電容器（MLCC）等。隨著技術和應用需求的發展，超聲檢測技術正在不斷朝著更高精度、高分辨率、數字化、圖像化、自動化和智能化的方向邁進。

華南檢測基于材料科學工程和電子可靠性工程打造工業醫院服務模式，借助科學的檢測分析標準和方法、依托專業的工程技術人員和精密的儀器設備，幫助企業解決在產品研發、生產、貿易等多環節遇到的各種與品質相關的問題，工業CT 檢測、失效分析、材料分析檢測、芯片鑒定、DPA分析、芯片線路修改、晶圓微結構分析、可靠性檢測、逆向工程、微納米測量等專業技術測服務，歡迎前來咨詢了解。

華南檢測失效分析：
