PCBA爆板失效分析：權威方法、技術揭秘與根本原因溯源

PCBA失效分析-爆板燒板權威檢測 - 華南檢測

在電子產品制造領域，PCBA（印刷電路板組件）的可靠性直接決定了產品的質量與壽命。然而，PCBA爆板、燒毀等致命性失效時有發生，給企業帶來巨大的經濟損失和品牌風險。當此類問題出現時，一場科學、嚴謹?shù)?/span>PCBA失效分析便成為鎖定真兇、切斷問題根源的關鍵。本文將從技術深度出發，系統闡述PCBA失效分析的全流程，并展示專業的第三方檢測機構如何憑借高端設備與深厚經驗，為客戶提供權威的解決方案。

一、 為何PCBA爆板失效分析如此重要？

PCBA失效分析不僅是一個“事后追溯”的過程，更是一個“事前預防”的戰略環節。一次成功的失效分析能夠：

定位根本原因：準確判斷是設計缺陷、材料問題、工藝不當還是外因?qū)е隆?/span>

指導改善行動：為設計優化、物料選型、工藝參數調整提供直接的數據支撐。

避免問題復發：從系統和流程上建立防火墻，提升整體產品良率與可靠性。
對于尋求高可靠性的制造企業而言，與一個權威的第三方檢測機構合作，是快速解決復雜質量問題的明智之選。

二、 PCBA爆板失效分析的權威方法論與核心技術

一次完整的PCBA失效分析，如同一場多兵種聯合作戰，需要遵循“由表及里、由非破壞到破壞”的原則。以下是針對爆板失效的經典分析流程：

1. 外觀檢查與電性能驗證——分析起點

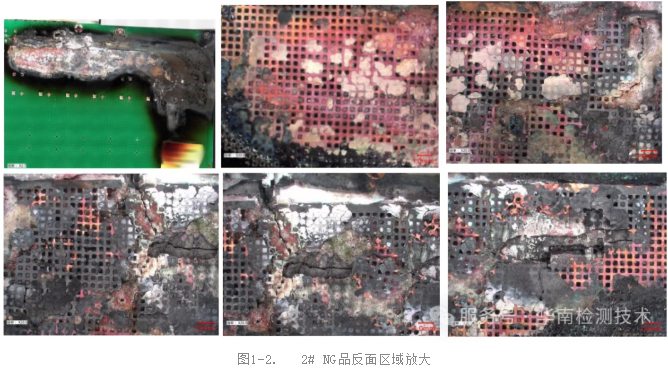

外觀檢查是任何深入的PCBA失效分析都始于直觀的檢查。通過高倍率光學顯微鏡對良品（OK）與不良品（NG）進行對比，精確記錄燒毀區域的位置、形貌和范圍。

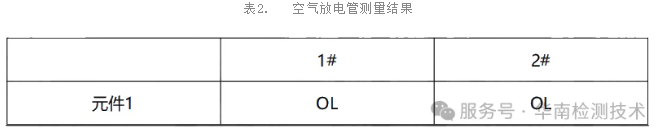

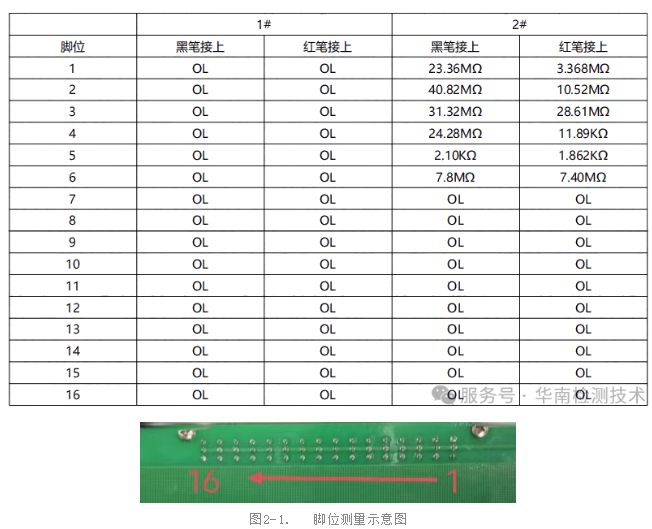

緊接著，進行電性能測試，測量關鍵腳位間的阻抗。正常板應表現為開路（OL），而爆板板往往因碳化、熔融而形成異常的電阻通路，這為后續分析指明了初步方向。

2. X-Ray透視檢測——洞察內部結構

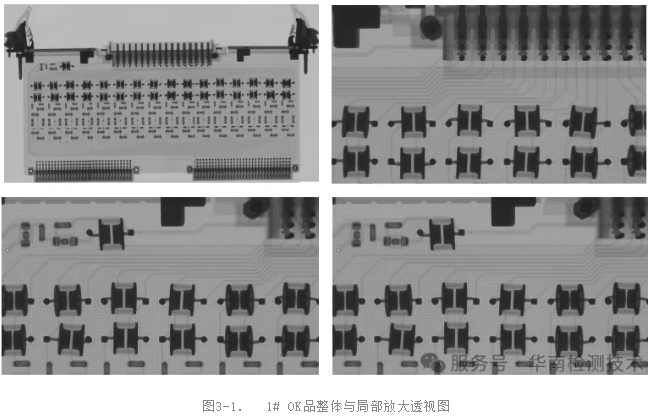

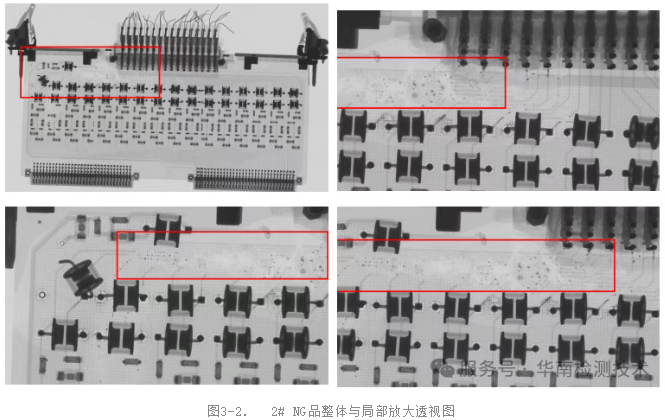

外觀檢查后，X-Ray檢測是實現“無損窺視”的關鍵步驟。通過對比OK品與NG品的X光透視圖，可以清晰地看到內部線路的完整性。在爆板分析中，通常能直接觀察到NG品內部走線的燒斷、翹離甚至缺失，這確認了失效的嚴重程度，并鎖定了需要重點“解剖”的區域。

3. 熱分析——探秘材料本質

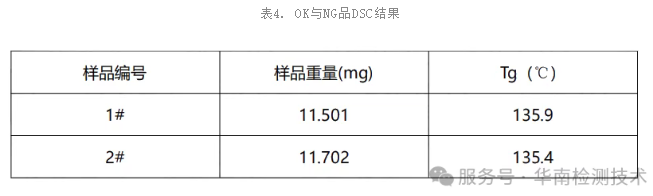

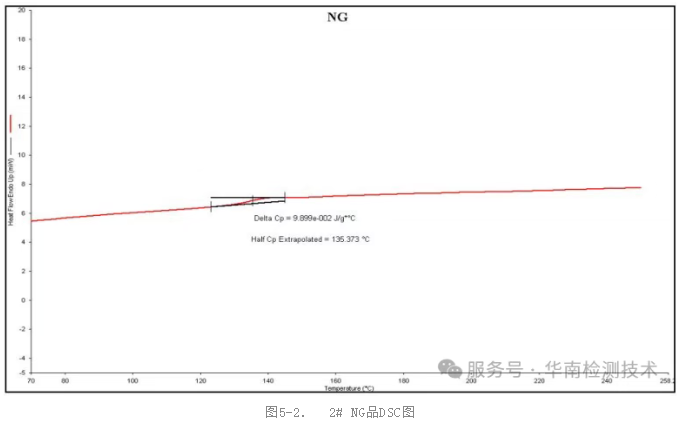

爆板往往與熱密切相關，因此熱分析是PCBA失效分析中探究材料本征特性的核心環節。差示掃描量熱法用于測量PCB基材的玻璃化轉變溫度。若NG品的Tg值顯著低于OK品或行業標準，則表明板材的耐熱性不足，在正常焊接或工作溫度下即發生軟化，機械強度和絕緣性能急劇下降，最終導致?lián)舸┍?。這是定位材料問題的鐵證。

4. 傅里葉變換紅外光譜分析——鑒別有機污染物

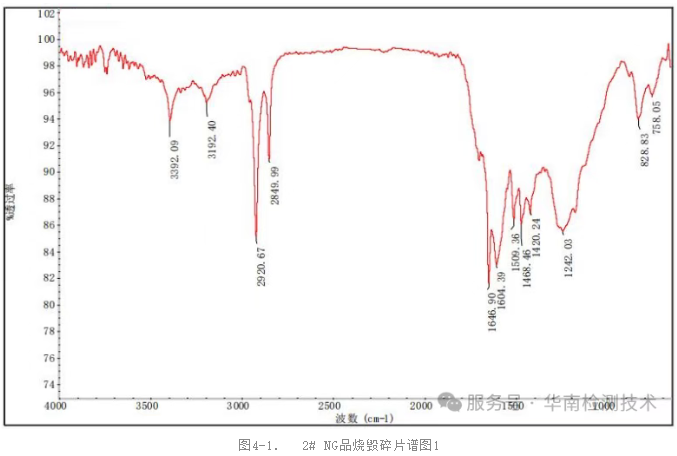

FTIR技術是失效分析中的“化學偵探”，專門用于鑒別有機物。通過對燒毀區域的碎片進行光譜掃描，并與標準譜庫比對，可以精準識別出是否存在異常的有機殘留物，如助焊劑、塑化劑、脫模劑或清洗殘留。這些污染物可能在特定條件下降低表面絕緣電阻，引發電弧和碳化，是導致爆板的“隱形殺手”。

5. 切片分析與SEM-EDS聯用——微觀世界的終極審判

這是PCBA失效分析流程中具決定性的環節。

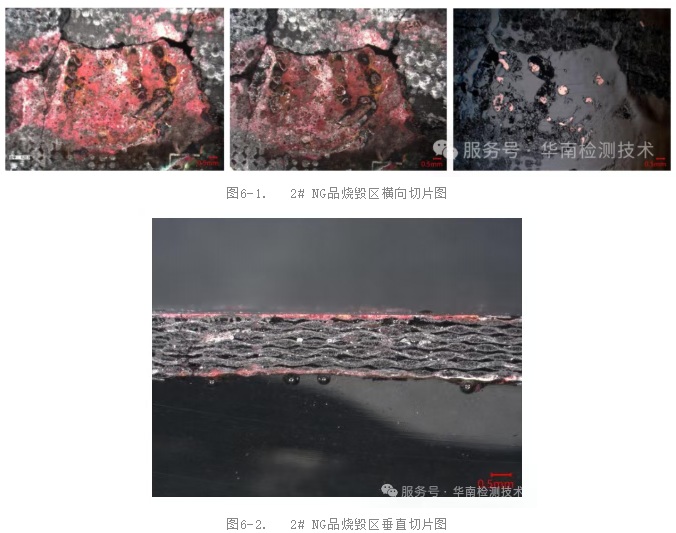

PCBA切片分析：將爆板區域精確切割、研磨、拋光，制成可在顯微鏡下觀察的橫截面金相樣本。此舉可以清晰地展示PCB各層（銅層、半固化片、玻纖布）之間的分層、裂紋、銅箔斷裂等微觀缺陷。

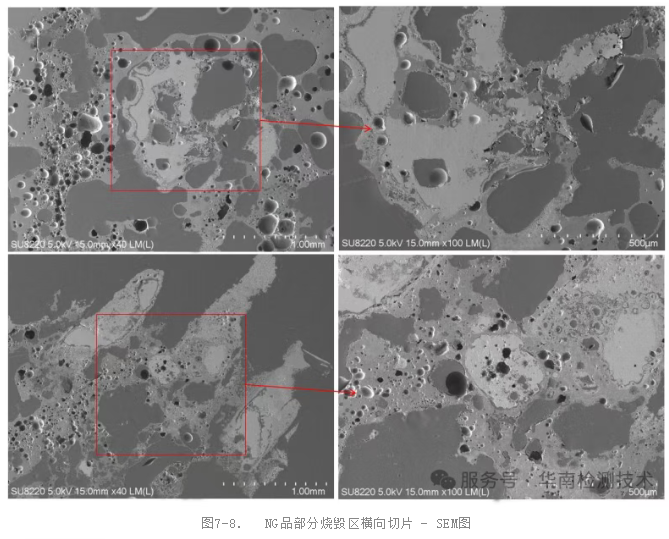

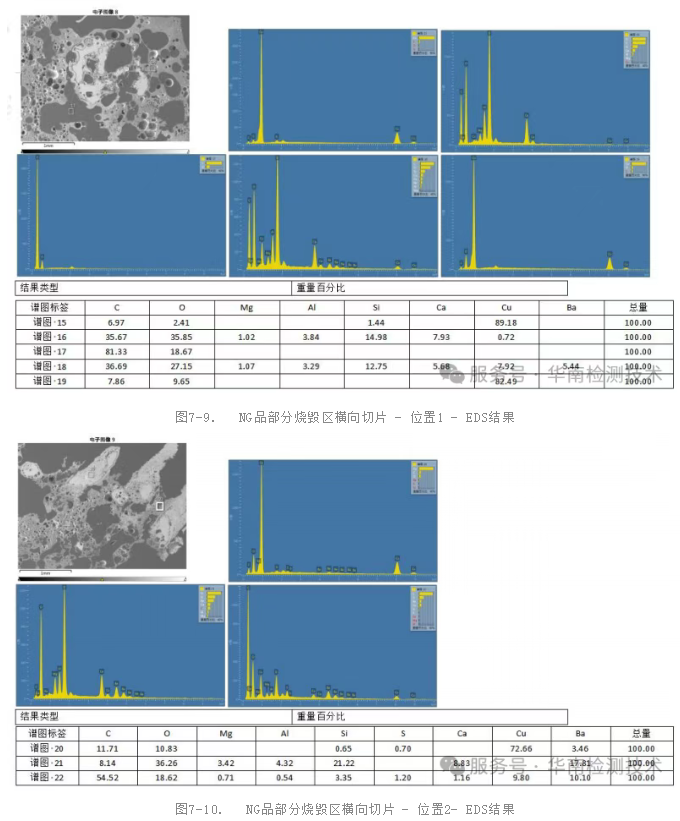

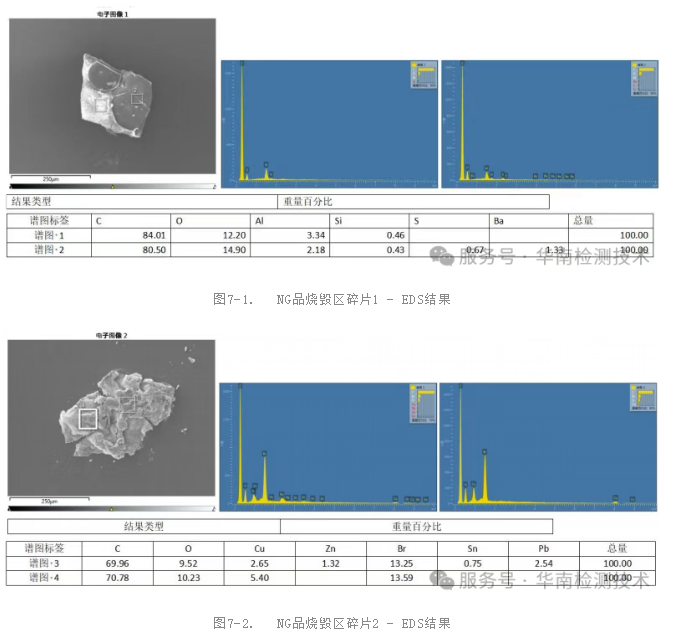

PCBA掃描電鏡與能譜分析：在切片樣本的基礎上，利用SEM觀察微區形貌的極致細節，如樹脂碳化、玻纖斷裂等。同時，EDS能對微區進行元素成分定性與定量分析。例如，在本應純凈的絕緣區域檢測到異常的磷、氯元素可能指向電解腐蝕；發現鉀、鈉元素可能意味著汗液污染。這種“形貌+成分”的雙重證據，使得失效分析的結論無比堅實。

三、 選擇華南檢測：您的權威PCBA失效分析合作伙伴

面對復雜棘手的PCBA失效分析挑戰，選擇一個技術實力雄厚的第三方檢測機構至關重要。廣東省華南檢測技術有限公司作為行業的權威專家，致力于為客戶提供精準、可靠的PCBA失效分析服務。

華南檢測：http://www.zdceo.com/websiteMap

我們的核心優勢：

高端的分析設備平臺：我們擁有包括高分辨率SEM-EDS、FTIR、X-Ray、熱分析儀等在內的全套先進設備，確保數據采集的準確性與權威性。

資深的專家團隊：我們的工程師團隊具備深厚的理論知識和豐富的實戰經驗，善于從紛繁的現象中抽絲剝繭，定位根本原因，而不僅僅是提供數據。

完整的分析生態：從外觀檢查到微觀分析，我們構建了一站式的PCBA失效分析能力閉環，確保分析流程無縫銜接，結論相互印證。

每一次PCBA失效分析都是一次追尋真理的科學探索。當您面臨爆板等可靠性難題時，華南檢測愿以權威的技術實力，成為您值得信賴的“質量法官”。
