芯片開封開蓋分析：深入探究IC芯片的失效分析技術

在現代電子行業中，半導體芯片作為核心組件，其質量直接影響到電子產品的性能和可靠性。為了確保芯片的質量和性能，芯片開封開蓋分析成為了一項重要的技術手段。本文將詳細介紹芯片開封開蓋的基本概念、方法、應用范圍以及操作注意事項。

一、芯片開封開蓋的基本概念

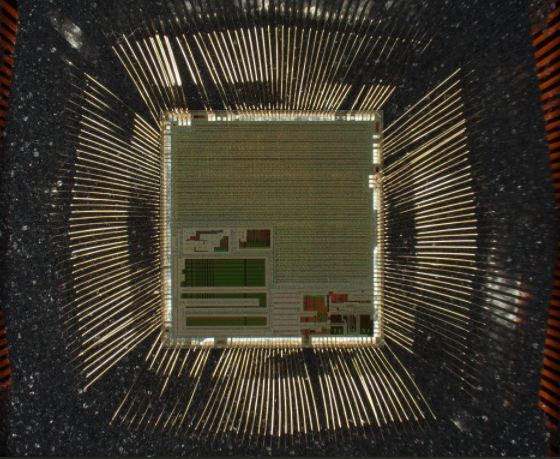

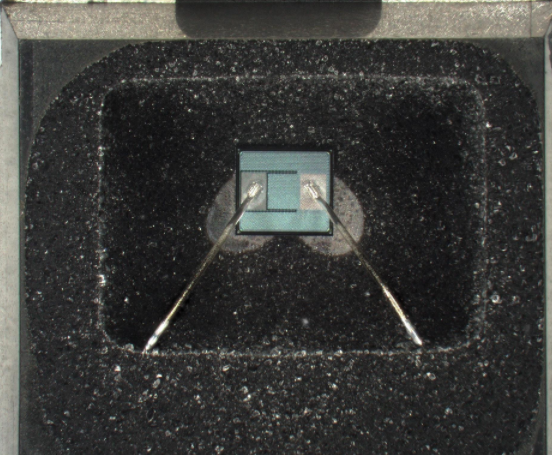

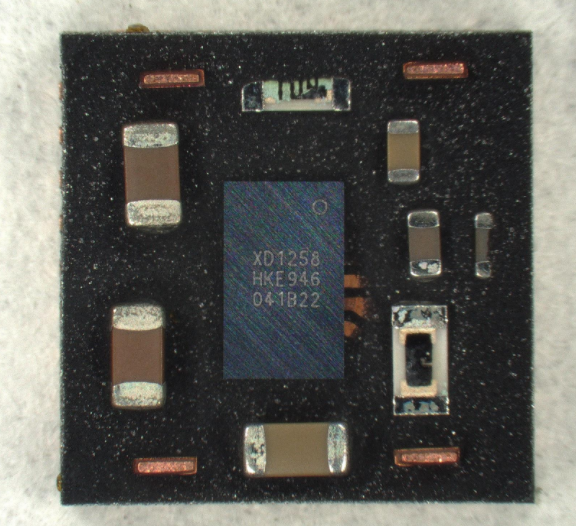

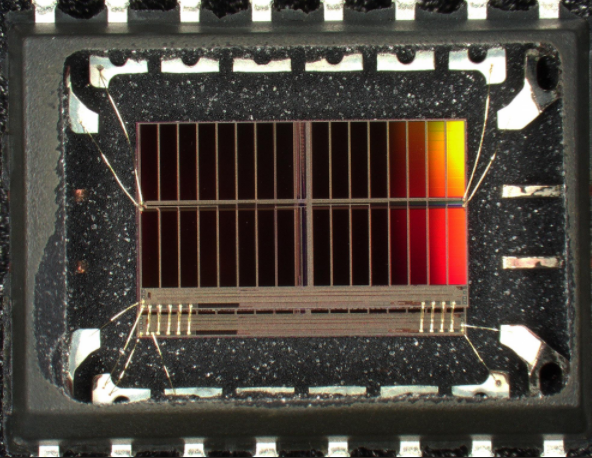

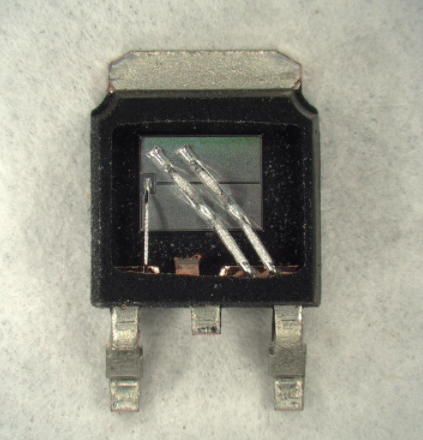

芯片開封開蓋，業內也稱為Decap，是一種將封裝好的IC芯片進行局部腐蝕，使其暴露出來，同時保持芯片功能不受損的專業技術。這一技術主要用于芯片失效分析，通過觀察芯片內部結構，結合多種檢測手段，分析判斷樣品的異常點位和失效原因。

二、芯片開封開蓋的方法

芯片開封開蓋的方法主要有以下幾種：

1、激光開封：利用激光束去除IC表面塑封，速度快且操作方便。

2、化學開封：使用化學試劑如發煙硝酸和濃硫酸，通過化學反應去除封裝材料。

3、機械開封：通過物理手段如切割或磨削去除封裝材料。

4、Plasma Decap：使用等離子體技術進行開封，適用于某些特殊材料的封裝。

三、芯片開封開蓋的實驗室操作

在實驗室中，芯片開封開蓋通常包括以下步驟：

1、設備準備：準備顯微鏡、顯微操作臺、開蓋刀具等。

2、開封前處理：將IC芯片浸泡、烘烤，以去除水分和應力。

3、開封操作：根據芯片封裝形式，選擇合適的開封方法。

4、內部檢測：對芯片內部進行電性能測試，檢查缺陷。

5、重新封裝：測試完成后，對芯片進行重新封裝。

四、芯片開封開蓋的應用范圍

芯片開封開蓋技術適用于多種類型的芯片，包括：模擬集成芯片、數字集成芯片、混合信號集成芯片、雙極芯片和CMOS芯片、信號處理芯片、功率芯片、直插芯片和表面貼裝芯片、航天級、汽車級、工業級和商業級芯片

五、芯片開封開蓋的操作注意事項

在進行芯片開封開蓋時，需要注意以下幾點：

1、安全操作：所有操作應在通風柜中進行，佩戴防酸手套。

2、腐蝕控制：精準控制腐蝕劑的用量和時間，避免過腐蝕。

3、清洗：使用超聲波清洗機清洗芯片，去除殘留物。

4、避免損傷：操作過程中避免鑷子等工具接觸芯片表面，防止損傷。

六、芯片開封開蓋的技術分析

芯片開封開蓋后的技術分析通常包括：

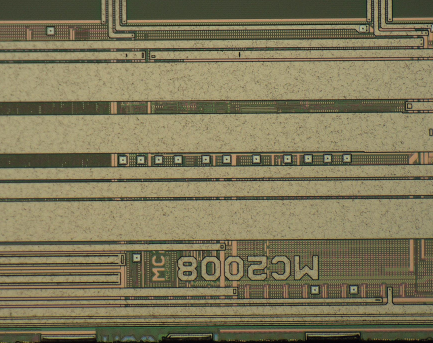

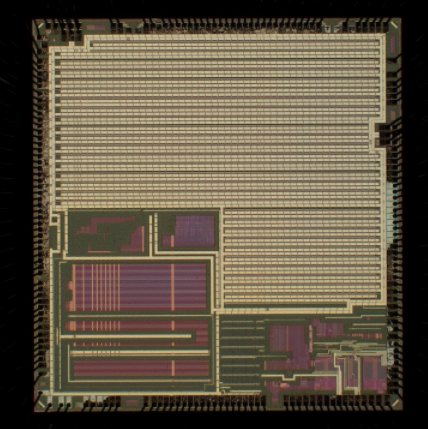

1、光學顯微鏡(OM)分析：觀察芯片表面和內部結構。

2、X射線檢測(X-RAY)：分析芯片內部布局和綁定線。

3、掃描電子顯微鏡(SEM)：提供更高分辨率的表面圖像。

4、聚焦離子束(FIB)：用于更準確的切割和分析。

七、芯片開封開蓋的參考標準

在進行芯片開封開蓋分析時，可以參考以下標準：

GB/T 37720-2019 識別卡 金融IC卡芯片技術要求

GB/T 37045-2018 信息技術 生物特征識別 指紋處理芯片技術要求

GB/T 4937.19-2018 半導體器件 機械和氣候試驗方法 第19部分：芯片剪切強度

八、結論

芯片開封開蓋是半導體行業中一項至關重要的技術，它不僅能夠幫助我們深入理解芯片的內部結構和功能，還能夠在芯片失效分析中發揮關鍵作用。隨著電子技術的不斷進步，芯片開封開蓋技術也在不斷發展，為電子行業提供了更為精準和高效的分析手段。
