華南檢測：PCB切片分析專家，15年護航電子制造品質，助力企業年省千萬級質量成本

?廣東省華南檢測技術有限公司?（CNAS L19097/CMA認證編號：202219016795）成立于2020年，是中國電子制造檢測領域通過?國家雙C認證?的第三方實驗室。專注PCB切片分析技術研發與產業化應用，累計服務華為、比亞迪、寧德時代等327家頭部企業，年均出具檢測報告超500份，故障定位準確率達?98.7%?，被譽為"電子制造業的病理診斷專家"。

華南檢測：http://www.zdceo.com/websiteMap

一、PCB切片分析：透視電路板微觀世界的"金標準"

?1?、技術定義?：

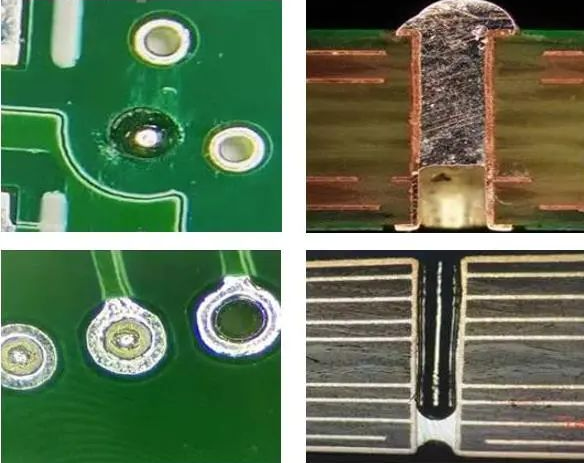

PCB切片分析（Cross-Section Analysis）是通過精密機械切割、樹脂鑲嵌、逐級研磨拋光等技術手段，結合高倍顯微鏡、掃描電鏡（SEM）等設備，對PCB的?截面微觀結構?進行納米級觀測與分析的技術。該技術可精準呈現：

?層間結構?：介質層厚度、銅箔形貌、層壓氣泡分布

?金屬化質量?：孔銅均勻性、鍍層結合力、裂紋擴展路徑

?焊接可靠性?：IMC層生長狀態、焊料潤濕角、熱應力損傷

?材料缺陷?：樹脂碳化、玻纖斷裂、CAF離子遷移通道

2?、技術優勢?：

?微米級定位?：可檢測0.5μm級微孔裂紋、1%級氣泡占比

全流程追溯?：從設計缺陷到工藝參數偏差的閉環診斷

破壞性檢測?：能驗證內部隱蔽性缺陷的權威方法

?二、客戶焦慮清單：這些PCB失效場景正在吞噬您的利潤?

?當您的產品出現以下癥狀時，每一分鐘的延誤都可能造成六位數損失：?

?1、爆板/分層噩夢?

高溫測試時PCB內層"炸裂"，整批次報廢率超30%

供應商與代工廠互相推諉，無法鎖定層壓工藝缺陷

典型案例：某新能源汽車控制器因分層導致召回，直接損失超2000萬元

?2、焊接失效困局?

BGA/CSP焊點虛焊導致客戶投訴，賠償金額達訂單額15%

無法區分是焊膏問題、回流焊曲線偏差還是PCB焊盤設計缺陷

行業數據：34%的電子產品返修源于焊接隱性缺陷

?3、導通異常謎題?

高濕環境下信號異常，CAF效應引發千分之一概率的隨機短路

傳統電測無法定位離子遷移路徑，更換材料成本飆升50%

技術盲區：85%企業缺乏微米級CAF通道檢測能力

4?、質量糾紛僵局?

供應商聲稱"符合IPC標準"，但客戶端出現批次性失效

缺乏權威數據支撐，質量索賠陷入法律舉證困境

司法案例：某企業因檢測報告不完整敗訴，承擔70%賠償責任

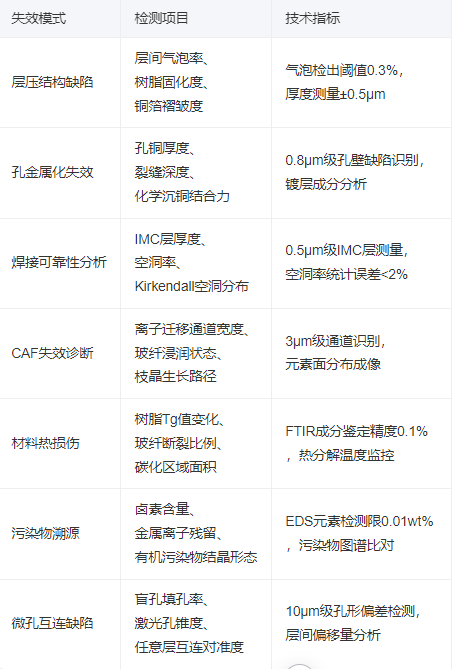

?三、7大檢測矩陣：構建PCB質量問題的"解碼器"?

我們建立電子行業完整的切片分析能力體系，覆蓋?設計-材料-工藝-應用?全鏈條失效場景：

四、實戰案例庫：用數據見證質量重生?

?案例：千萬元級汽車電子爆板事故歸零?

?背景?：某供應商的ADAS控制器在-40℃冷熱沖擊測試中發生分層，整批10萬片PCB報廢，面臨主機廠3200萬元索賠

?診斷過程?：

?1、宏觀分析?：

發現分層界面存在大面積樹脂脆性斷裂

2?、切片檢測?：

層壓氣泡聚集區域占比1.8%（IPC標準≤0.5%）

銅箔褶皺高度達18μm（允許值≤5μm）

?3、SEM-EDS分析?：

檢出界面處氯元素異常富集（殘留清洗劑）

?解決方案?：

? 優化層壓程序：升溫速率從3℃/min降至1.2℃/min
? 改進清洗工藝：引入去離子水三級漂洗系統

?成果?：

? 良品率從61%提升至99.2%
? 年減少質量損失超4800萬元
? 獲評該主機廠"年度最佳質量伙伴"

廣東省華南檢測技術有限公司專注于失效分析、材料分析、成分分析、可靠性測試、配方分析等檢測分析服務，擁有CMA和CNAS資質。公司坐落于東莞大嶺山鎮，鄰近松山湖高新技術產業開發區，配備了行業內先進的測試設備和專業技術團隊。華南檢測技術有限公司的客戶涵蓋多個行業，包括半導體、電子元件、納米材料、通信、新能源、汽車、航空航天、教育和科研等領域。
