激情亚洲网_婷婷亚洲激情_婷婷资源站_一区二区三区爱爱_日本a视频_免费在线观看网址_女人叉开腿让男人桶_亚洲免费观看视频_黄色免费国产_性感美女视频一二三_亚洲国产aaa_动漫女被黄漫免费视频

貼片陶瓷電容短路失效分析，華南檢測給出深度解答

在電子制造領域，貼片陶瓷電容作為關鍵元件，其可靠性直接影響產品的質量與壽命。然而，貼片陶瓷電容在實際應用中可能會出現短路失效的情況，給企業帶來損失。華南檢測技術有限公司憑借專業的技術團隊和先進的檢測設備，深入分析貼片陶瓷電容短路失效的原因，為企業提供精準的解決方案。

一、深度技術分析，精準定位短路原因

（一）外觀檢查：尋找初始線索

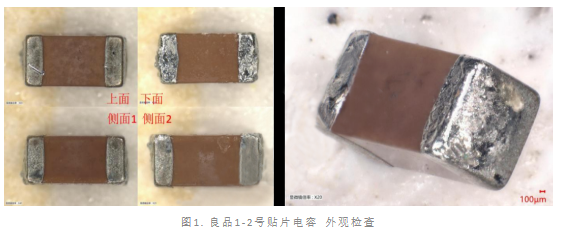

在高倍光學顯微鏡下對良品和不良品貼片陶瓷電容進行外觀檢查。檢查發現，全部不良品在焊接面或其側角均存在裂痕，而良品外觀無異常。這一發現為后續分析提供了關鍵線索，表明短路可能與焊接區域的裂痕有關。

（二）電特性檢測：揭示電氣性能差異

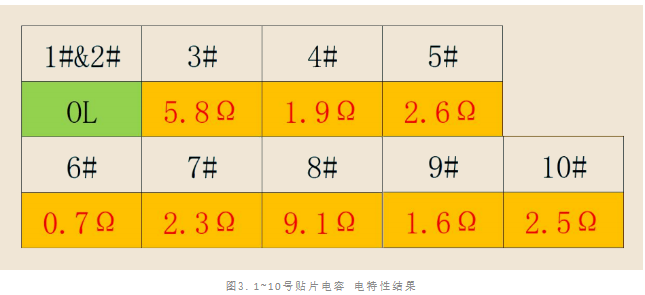

使用萬用表測量電容的直流電阻，檢測結果顯示不良品均為短路狀態，而良品電阻值正常。這一環節明確了不良品在電氣性能上的顯著差異，進一步證實了短路故障的存在。

（三）切片分析：深入探究內部結構

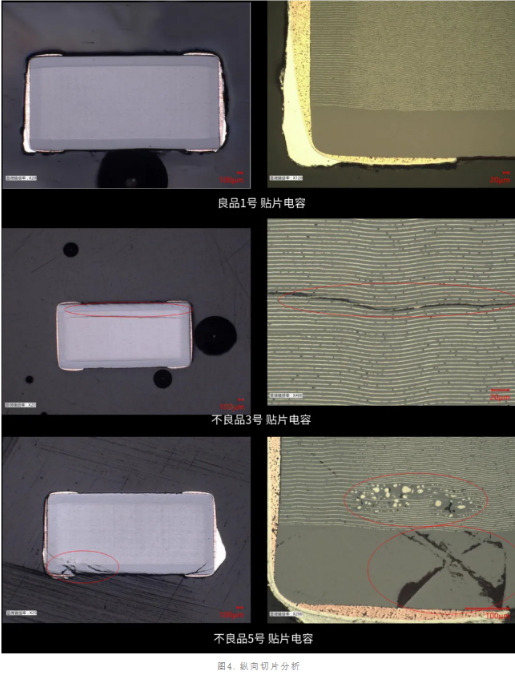

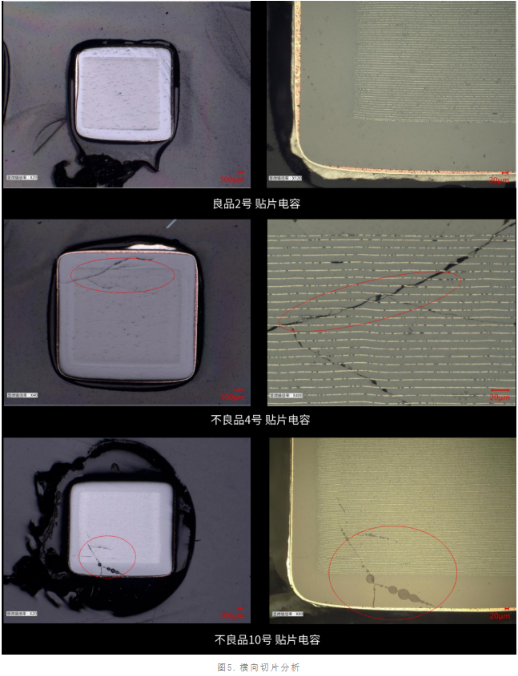

對良品和不良品進行縱向和橫向切片分析，并在高倍光學顯微鏡下觀察內部結構。分析發現，不良品內部裂痕穿過內電極區域，且短路熔融點存在于裂痕通過的內部電極上，而良品內部無異常。這表明裂痕是導致短路的關鍵因素。

（四）電鏡外觀檢查：微觀視角下的焊接形態

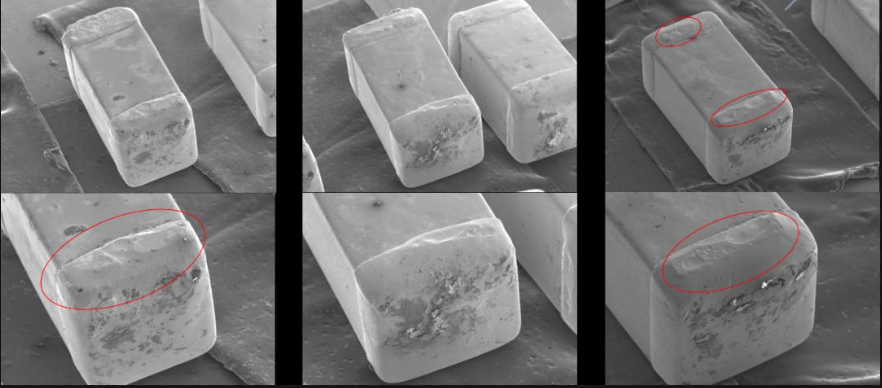

利用電鏡對貼片電容樣品進行焊接形態檢查。發現部分不良品焊接面表面呈現平面和一定高度，這可能與焊接過程中的熱應力分布不均有關，進一步支持了裂痕由熱應力導致的推測。

二、綜合分析與定制化解決方案

結合以上檢測結果和客戶反饋信息，推測不良品電容短路失效的根本原因是受熱應力作用形成了內部隱裂。在長時間使用中，受溫度快速交變影響，裂痕逐漸延伸加劇，最后在高濕度環境中因裂痕處介質的介電常數下降，產生了擊穿短路。

針對這一問題，華南檢測為企業提供定制化解決方案：

優化焊接工藝參數，降低熱應力對電容的影響。

改進封裝材料，提高其抗熱應力和抗濕性能。

加強生產過程中的質量控制，確保每一批次產品的可靠性。

華南檢測：http://www.zdceo.com/websiteMap

三、華南檢測：電子元器件失效分析的權威之選

華南檢測技術有限公司作為專業的失效分析實驗室，擁有以下優勢：

專業團隊 ：匯聚經驗豐富的專家和工程師，能夠精準分析各種復雜失效現象。

先進設備 ：配備高分辨率顯微鏡、電特性測試系統等先進設備，確保檢測結果的準確性。

深度技術分析 ：從材料、工藝、應用等多維度深入分析失效原因，為企業提供全面的技術支持。

如果您在貼片陶瓷電容或其他電子元器件的使用中遇到短路失效問題，歡迎聯系華南檢測。我們將運用專業的技術和服務，為您提供深度的失效分析和定制化解決方案，助力企業提升產品質量和可靠性。
