激情亚洲网_婷婷亚洲激情_婷婷资源站_一区二区三区爱爱_日本a视频_免费在线观看网址_女人叉开腿让男人桶_亚洲免费观看视频_黄色免费国产_性感美女视频一二三_亚洲国产aaa_动漫女被黄漫免费视频

白光LED燈變藍(lán)失效分析 | 深度解析：白光 LED 燈變藍(lán)失效原因及解決方案

在現(xiàn)代照明領(lǐng)域，白光 LED 燈以其高亮度、低熱量、堅(jiān)固耐用和可循環(huán)利用等優(yōu)勢被廣泛應(yīng)用于各類場景。然而，部分白光 LED 燈在短期使用后出現(xiàn)變色現(xiàn)象，原本的白光逐漸變?yōu)樗{(lán)色，嚴(yán)重影響了照明效果和產(chǎn)品壽命。為深入探究這一失效現(xiàn)象的原因，廣東省華南檢測技術(shù)有限公司憑借其專業(yè)的技術(shù)團(tuán)隊(duì)和先進(jìn)的檢測設(shè)備，展開了一系列嚴(yán)謹(jǐn)?shù)?a href="http://www.zdceo.com/cp_x/28.html" target="_self">LED燈失效分析工作。

一、失效分析：專業(yè)檢測流程，深度剖析原因

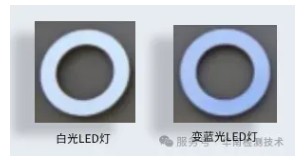

外觀檢查：初步洞察異常現(xiàn)象

將所有 LED 樣品通電并施加 12V 直流電壓后，發(fā)現(xiàn)不良品 LED 燈顏色明顯變藍(lán)，且亮度顯著低于正常樣品。進(jìn)一步觀察發(fā)現(xiàn)，不良品燈珠心部存在發(fā)黑現(xiàn)象，這一初步發(fā)現(xiàn)為后續(xù)的檢測分析提供了重要線索。

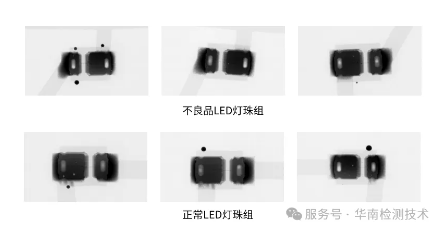

X-ray 透射檢查：內(nèi)部結(jié)構(gòu)的 “透視眼”

通過 X-ray 透射檢測裝置對(duì)不良品與良品樣品進(jìn)行檢查，結(jié)果顯示各樣品的線路和燈珠均未發(fā)現(xiàn)明顯異常。這一結(jié)果表明，問題可能并非出在宏觀的內(nèi)部結(jié)構(gòu)上，而是隱藏在更為細(xì)微的層面。

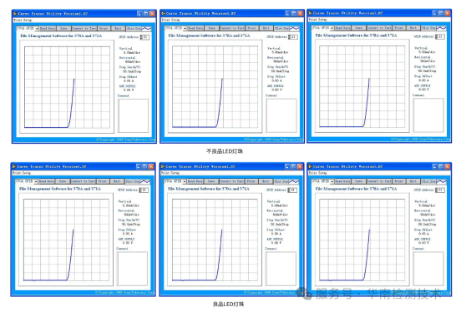

電性能測試：排查電氣性能差異

對(duì)各樣品的燈珠進(jìn)行電性能檢測，結(jié)果顯示各燈珠的電性能未見明顯區(qū)別和異常。這表明，問題并非由燈珠的電氣性能故障引起。

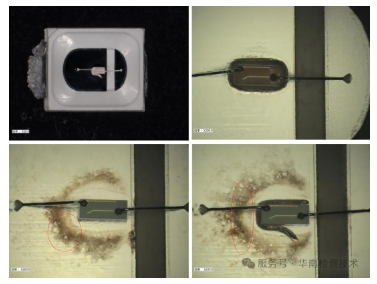

芯片開封測試：尋找關(guān)鍵線索

對(duì)部分燈珠進(jìn)行化學(xué)開封處理后，在顯微鏡下觀察發(fā)現(xiàn)，不良品燈珠芯片周圍基板存在明顯黑色異物殘留，而良品燈珠則未見此現(xiàn)象。這一發(fā)現(xiàn)為后續(xù)的成分分析提供了關(guān)鍵樣本。

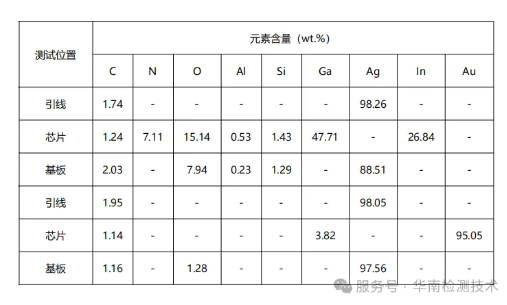

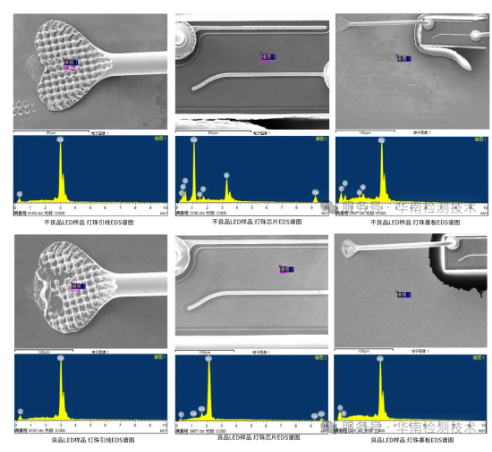

EDS 分析：成分探究，精準(zhǔn)定位異常

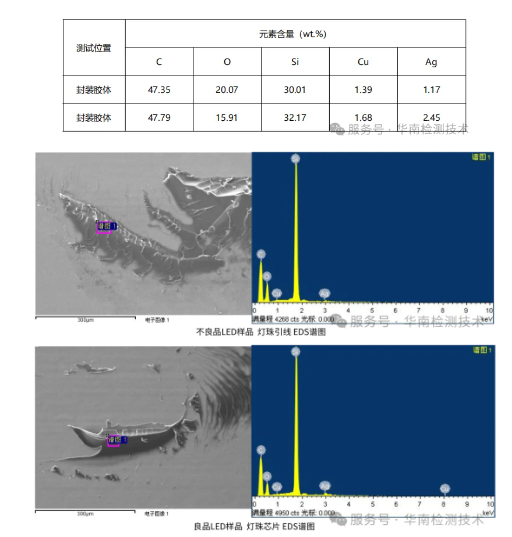

利用 EDS 技術(shù)對(duì)化學(xué)開封后的燈珠進(jìn)行成分檢測，包括引線、芯片和基板，未發(fā)現(xiàn)明顯異常元素。進(jìn)一步對(duì)機(jī)械剝離封裝膠體后的基板殘留封裝膠體進(jìn)行檢測，結(jié)果顯示不良品與良品的封裝膠體成分未見明顯差異。

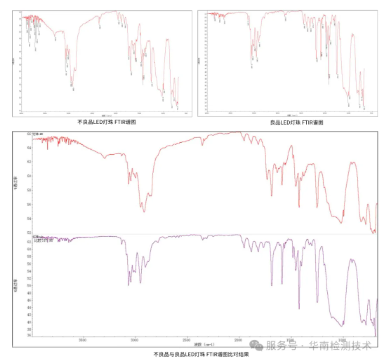

FTIR 分析：揭秘封裝膠體成分變化

對(duì)不良品與良品燈珠的封裝膠體進(jìn)行 FTIR 檢測，結(jié)果顯示兩者膠體的紅外光譜圖相似度較高，吸收峰基本一致。但在不良品燈珠的光譜中，于 1737cm?1 處檢測到羰基的紅外吸收峰，推測這是封裝膠體老化后側(cè)基發(fā)生氧化生成羰基所致。

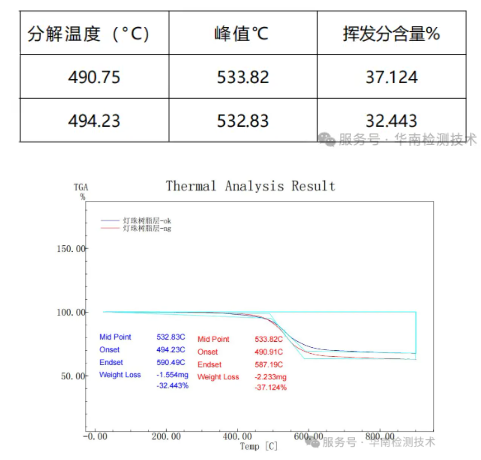

TGA 測試：耐熱性評(píng)估，驗(yàn)證材料穩(wěn)定性

對(duì)不良品與良品燈珠的封裝膠體進(jìn)行 TGA 測試，結(jié)果顯示各樣品的分解溫度和揮發(fā)分含量對(duì)比差異不大。這表明封裝膠體的耐熱性在一定程度上保持一致，但結(jié)合 FTIR 分析結(jié)果可知，不良品封裝膠體已發(fā)生一定程度的老化。

二、華南檢測：專業(yè)檢測技術(shù)，權(quán)威分析能力

華南檢測技術(shù)有限公司作為專業(yè)的失效分析實(shí)驗(yàn)室，擁有 CMA/CNAS 雙重資質(zhì)認(rèn)證，確保檢測結(jié)果的權(quán)威性和公信力。公司配備先進(jìn)的檢測設(shè)備，如 X-ray 透射檢測裝置、電性能測試系統(tǒng)、顯微鏡、EDS 分析儀、FTIR 光譜儀和 TGA 熱重分析儀等，能夠全面、深入地分析各類電子元器件的失效原因。

三、解決方案與建議：針對(duì)性措施，預(yù)防失效問題

環(huán)境評(píng)估與優(yōu)化

對(duì)吸頂燈的工作環(huán)境進(jìn)行確認(rèn)，懷疑終端產(chǎn)品熱設(shè)計(jì)存在不合理之處。建議加強(qiáng) LED 結(jié)溫的有效管理，優(yōu)化散熱設(shè)計(jì)，避免因過熱導(dǎo)致封裝硅膠和熒光粉加速老化。

材料選擇與改進(jìn)

建議選擇具有更高穩(wěn)定性和耐熱性的封裝材料，以減緩封裝硅膠的老化進(jìn)程，降低熒光粉性能衰退的風(fēng)險(xiǎn)。

生產(chǎn)工藝優(yōu)化

優(yōu)化生產(chǎn)過程中的封裝工藝參數(shù)，提高封裝質(zhì)量，減少雜質(zhì)和異物混入，確保燈珠芯片周圍基板的清潔度。

華南檢測：http://www.zdceo.com/websiteMap

四、聯(lián)系我們：專業(yè)檢測服務(wù)，助力產(chǎn)品質(zhì)量提升

如果您在白光 LED 燈或其他電子元器件的使用過程中遇到類似變色、性能下降等失效問題，歡迎隨時(shí)聯(lián)系華南檢測。我們的專家團(tuán)隊(duì)將為您提供專業(yè)的檢測分析服務(wù)，精準(zhǔn)定位失效原因，并制定相應(yīng)的解決方案，助力您提升產(chǎn)品質(zhì)量和市場競爭力。
