PCB板拒焊失效分析，華南檢測精準定位問題保障電子制造質量

?在電子制造領域，PCB 板的質量直接關系到電子產品的性能與可靠性。然而，在實際生產過程中，PCB 板拒焊問題時有發生，嚴重影響產品的生產效率和質量。作為專業的電子元器件檢測機構，華南檢測實驗室通過OM+SEM/EDS+FTIR+潤濕性實驗四維聯檢技術，不僅鎖定真兇，更揭開了PCB制造業集體忽視的焊盤氧化與污染協同致死機制。對 PCB 板拒焊失效問題進行深入分析，為客戶提供精準的檢測服務和有效的解決方案。

一、拒焊失效分析：專業檢測流程，深度剖析原因

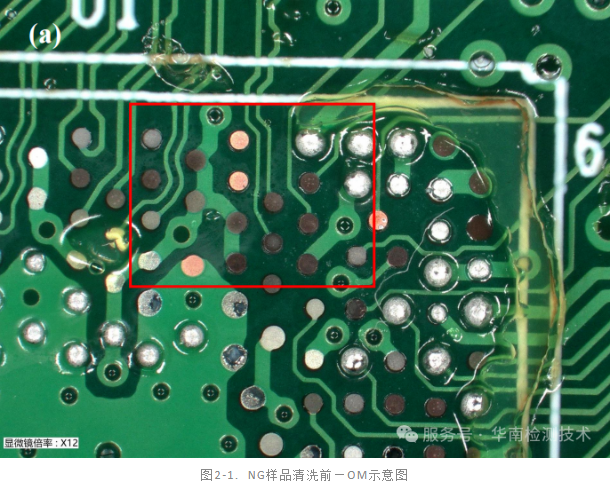

（一）外觀檢查：初步洞察，發現問題端倪

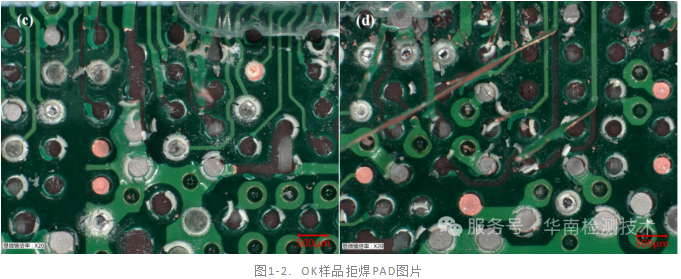

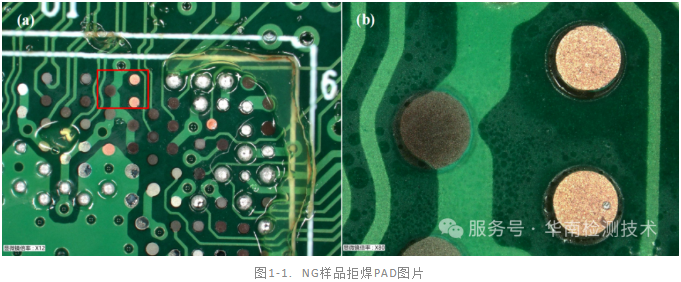

在光學顯微鏡下對 NG 樣品進行外觀檢查，發現 NG 樣品存在少量上錫和完全未上錫的 PAD，OK 樣品拆除 CPU 后也有類似現象。這一初步檢查結果為后續的深入分析提供了關鍵線索。

（二）SEM&EDS 測試：微觀解析，確定成分異常

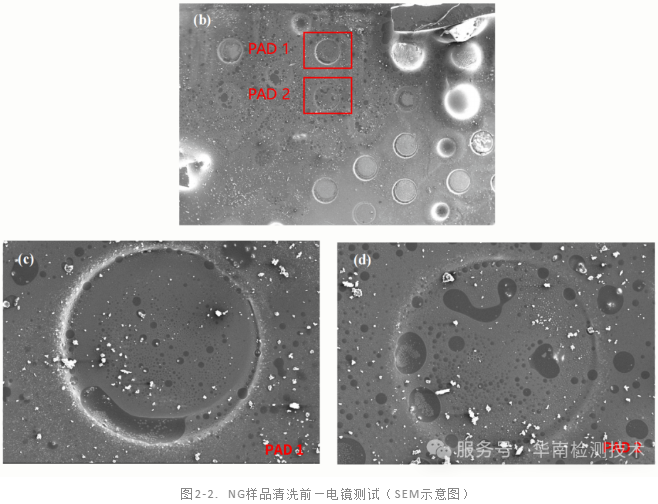

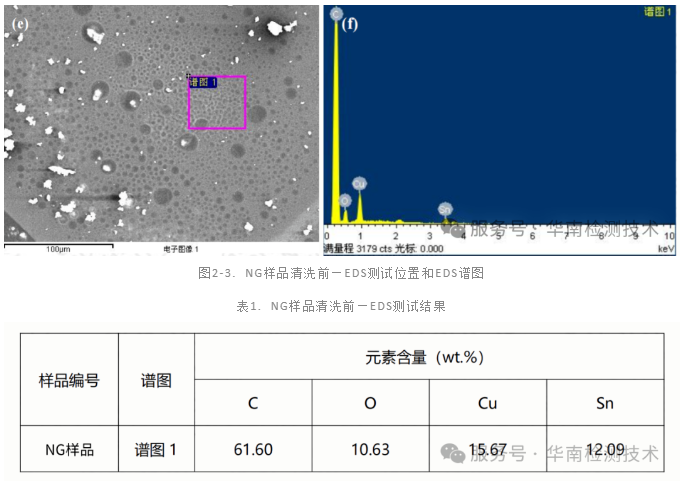

通過 SEM&EDS 測試，對 NG 樣品拒焊 PAD 區域進行成分分析。切取NG樣品拒焊PAD區域噴金處理后放入掃描電鏡觀察，測試結果顯示，拒焊PAD表面存在大量異物附著，異物除C/O元素外，未見其他異常元素。

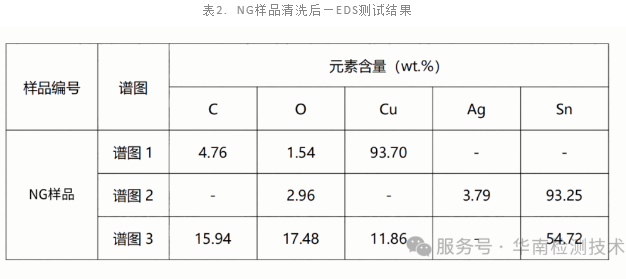

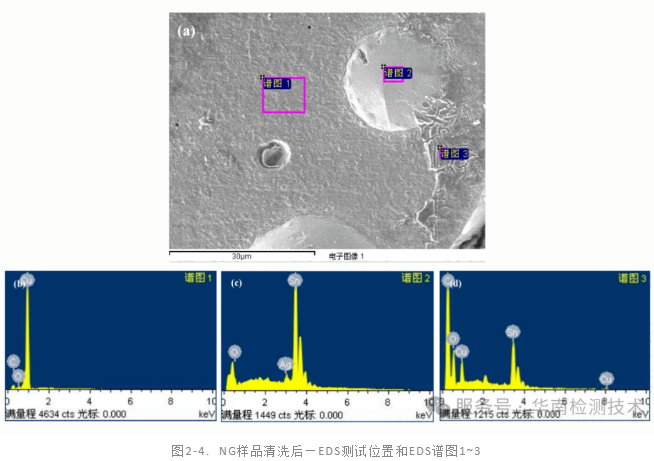

將NG樣品采用異丙醇清洗后再次放入掃描電鏡中檢測成分，異物已基本去除，PAD表面除燒錄C/O外，未見其他明顯異常元素。

（三）FTIR 測試：深度追溯，鎖定異物成分

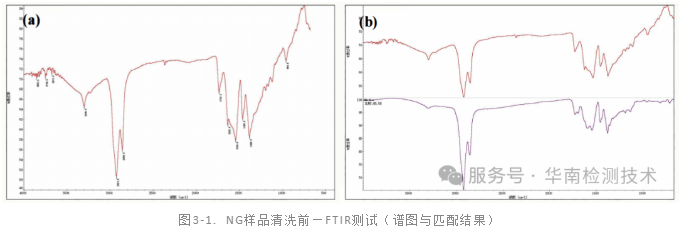

采用 FTIR 測試對 NG 樣品清洗前的異物成分進行分析，結果顯示異物主要成分為助焊劑（SMA FLUX），相似度高達 85.58%。這一發現為確定拒焊原因提供了重要依據。

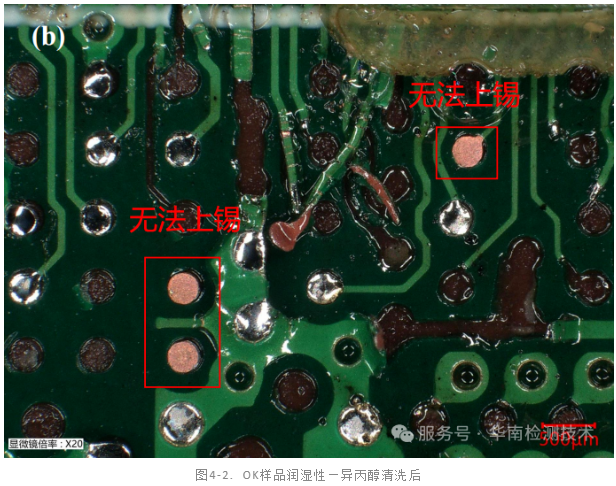

（四）潤濕性測試：精準評估，驗證焊盤性能

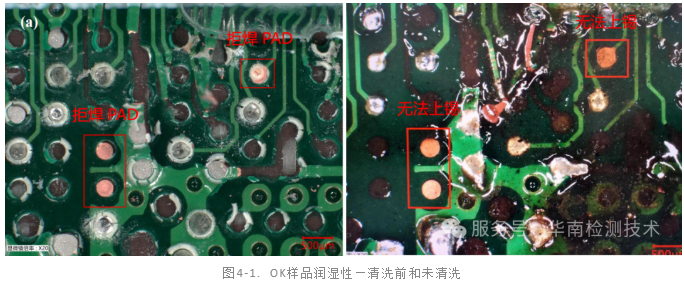

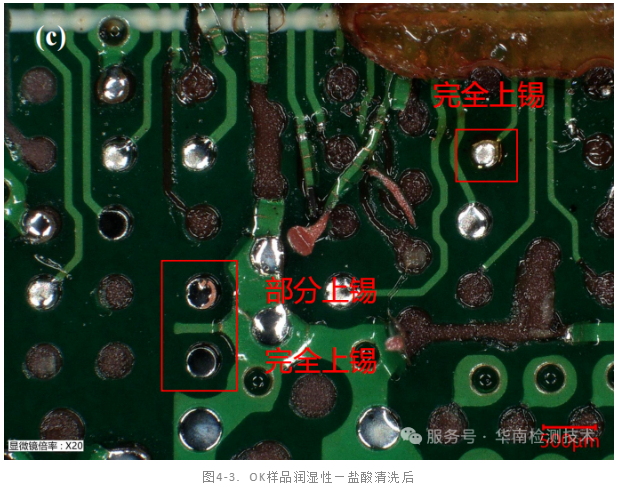

對 OK 樣品拒焊 PAD 區域進行潤濕性測試，發現拒焊 PAD 均無法上錫。即使在異丙醇清洗后，潤濕性仍未得到改善。然而，經過鹽酸清洗后，部分 PAD 的潤濕性得到顯著提升。這表明焊盤表面的氧化層或其他污染物是導致拒焊的關鍵因素。

二、華南檢測：專業檢測技術，權威分析能力

華南檢測技術有限公司作為電子元器件檢測領域的權威機構，擁有 CMA/CNAS 雙重資質認證，確保檢測結果的權威性和公信力。公司配備了先進的檢測設備，如光學顯微鏡、電子顯微鏡、直讀光譜儀、傅里葉變換紅外光譜儀等，能夠全面、精準地分析 PCB 板拒焊失效原因。

華南檢測：http://www.zdceo.com/news_x/306.html

三、解決方案與建議：針對性措施，預防失效問題

（一）優化焊接工藝

根據分析結果，建議優化焊接工藝參數，確保焊料能夠充分潤濕焊盤。調整焊接溫度和時間，以提高焊接質量。

（二）加強焊盤表面處理

建議加強對 PCB 板焊盤表面的處理，減少氧化層的形成。例如，采用適當?shù)那逑垂に嚕コ副P表面的助焊劑殘留和其他污染物，提高焊盤的可焊性。

（三）嚴格質量控制

在生產過程中，加強原材料質量控制和生產過程監控，確保 PCB 板的焊盤表面質量。增加成品抽檢頻次，對焊盤的潤濕性和上錫情況進行嚴格檢測，防止不合格產品流入市場。

（四）改進助焊劑使用

針對助焊劑殘留導致的拒焊問題，建議優化助焊劑的使用量和種類，選擇低殘留、易清洗的助焊劑，減少其對焊盤表面的影響。

四、總結與行動引導：選擇華南檢測，保障產品質量

華南檢測技術有限公司憑借其專業的技術團隊、先進的檢測設備和規范的檢測流程，為客戶提供全面的 PCB 板拒焊失效分析服務。我們從焊盤表面特性、助焊劑成分到焊接工藝等多方面深入剖析失效原因，為客戶提供精準的檢測報告和解決方案。選擇華南檢測，就是選擇專業、高效和可信賴的檢測服務，我們致力于幫助客戶提升產品質量，降低生產成本，增強市場競爭力。

如果您對 PCB 板拒焊失效分析或其他電子元器件檢測有需求，歡迎隨時聯系華南檢測技術有限公司。我們的專家團隊將竭誠為您服務，提供專業的技術支持和解決方案。
