激情亚洲网_婷婷亚洲激情_婷婷资源站_一区二区三区爱爱_日本a视频_免费在线观看网址_女人叉开腿让男人桶_亚洲免费观看视频_黄色免费国产_性感美女视频一二三_亚洲国产aaa_动漫女被黄漫免费视频

不銹鋼材料表面粗糙失效分析

在不銹鋼材料的加工與應用領域，表面粗糙失效是一個備受關注且極具挑戰性的問題。它不僅影響產品的外觀品質，更可能對材料的耐腐蝕性、使用壽命等關鍵性能產生負面影響。深入探究其失效原因，對于提升產品質量、優化生產工藝、降低生產成本具有至關重要的意義。下面我們將從專業的角度，對不銹鋼材料表面粗糙失效的測試分析進行詳細講解。

一、不銹鋼材料表面粗糙失效的原因

不銹鋼材料表面粗糙失效主要是由于材料內部的化學成分不均衡所導致。當材料中的碳（C）元素含量過高，而鉻（Cr）和鎳（Ni）的含量偏低時，會顯著降低不銹鋼的耐晶間腐蝕性。在化學拋光的酸性環境下，材料容易發生晶間腐蝕，從而形成粗糙且毛躁的表面形貌。

華南檢測：http://www.zdceo.com/websiteMap

二、專業的檢測過程

廣東省華南檢測技術有限公司憑借 CMA/CNAS 資質，為眾多企業提供了精準可靠的檢測服務。在面對不銹鋼材料表面粗糙失效的問題時，華南檢測采用了一系列嚴謹且專業的檢測流程，深入剖析失效原因。

（一）斷口 SEM 分析

斷口 SEM 分析是利用掃描電子顯微鏡（SEM）對不銹鋼材料的斷口進行觀察。通過高分辨率的電子束掃描，可以清晰地顯示出材料斷口的微觀結構和形貌特征。

在實際操作中，將兩份不銹鋼材料樣品放入電鏡下觀察，發現兩份樣品均出現了晶間腐蝕形貌。晶間腐蝕是一種選擇性腐蝕現象，它沿著材料的晶界發展，破壞了晶界附近的微觀結構，導致材料的強度和韌性下降。這種腐蝕形貌的出現，為后續的成分分析提供了關鍵的方向，表明材料在晶界處可能存在成分偏析或組織缺陷，從而使其在特定環境下更容易發生腐蝕。

（二）成分檢測

成分檢測是確定不銹鋼材料化學成分的關鍵環節，它包括直讀光譜儀檢測和碳硫分析儀檢測。

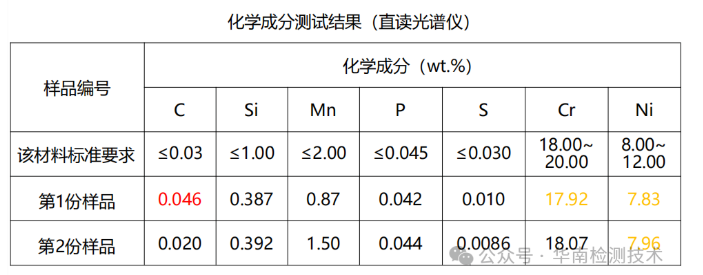

直讀光譜儀檢測 ：直讀光譜儀是一種快速、準確的成分分析儀器。它通過激發樣品表面，使樣品中的元素發出特定波長的光，然后通過光譜分析來確定各元素的含量。在檢測過程中，將不銹鋼樣品置于直讀光譜儀的激發平臺上，儀器會自動對樣品進行激發并記錄光譜信號。經過專業的數據處理和分析軟件的計算，可以得到樣品中各種元素的含量，包括碳（C）、鉻（Cr）、鎳（Ni）等關鍵元素的準確數據。例如，檢測結果顯示某不銹鋼樣品中碳含量為 0.08%，鉻含量為 16.5%，鎳含量為 8.3%。

碳硫分析儀檢測 ：為了進一步確認樣品中碳和硫的含量，采用碳硫分析儀進行檢測。碳硫分析儀利用燃燒法或紅外吸收法等原理，對樣品中的碳和硫進行準確測量。將一定量的不銹鋼樣品放入碳硫分析儀的坩堝中，在高溫下使樣品完全燃燒，樣品中的碳和硫會轉化為相應的氣體。通過紅外吸收池對氣體進行檢測，根據吸收峰的強度和位置，可以準確測定碳和硫的含量。例如，碳硫分析儀檢測結果顯示，同一不銹鋼樣品中碳含量為 0.075%，硫含量為 0.012%。通過直讀光譜儀和碳硫分析儀的聯合檢測，可以全面、準確地確定不銹鋼材料的化學成分，為后續的失效原因分析提供有力支持。

（三）金相組織檢測

金相組織檢測是研究不銹鋼材料內部組織結構的重要手段，它包括拋光態形貌觀察、電解腐蝕后的金相組織觀察以及敏化處理后的金相組織觀察。

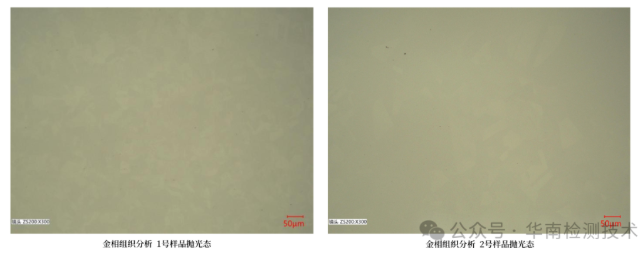

拋光態形貌觀察 ：將兩份不銹鋼材料樣品鑲嵌制樣后，進行研磨和拋光處理，使其表面達到鏡面狀態。在光學顯微鏡下觀察拋光態形貌，可以直觀地查看材料表面是否存在夾雜物、孔洞、裂紋等宏觀缺陷。在本次檢測中，兩份樣品均未見明顯夾雜異常，這表明材料在制備過程中質量控制較好，夾雜物等宏觀缺陷不是導致表面粗糙失效的主要原因。

電解腐蝕后的金相組織觀察 ：將拋光后的樣品放入特定的電解腐蝕溶液中進行電解腐蝕。電解腐蝕可以在材料表面形成一層腐蝕坑，使金相組織結構凸顯出來。通過光學顯微鏡觀察腐蝕后的金相組織，可以分析材料的基體組織類型、晶粒大小、晶界形態等微觀組織特征。在本次檢測中，兩份樣品組織均為孿晶奧氏體組織，但均未見明顯的晶間腐蝕形貌。這說明在正常腐蝕條件下，材料的基體組織相對穩定，尚未發生明顯的晶間腐蝕。

敏化處理后的金相組織觀察 ：為了進一步研究材料在特定熱處理條件下的組織變化，將兩份樣品進行敏化處理。敏化處理是一種模擬材料在實際使用過程中可能經歷的高溫環境的熱處理過程，它可以使材料中的碳化物在晶界處析出，從而增加晶界處的腐蝕敏感性。經過敏化處理后，將樣品再次鑲嵌制樣、磨拋，并進行電解腐蝕。在光學顯微鏡下觀察敏化處理后的金相組織，發現兩份樣品組織仍均為孿晶奧氏體組織。這表明即使經過敏化處理，材料的基體組織仍然保持穩定，沒有發生明顯的組織轉變或晶間腐蝕現象。結合斷口 SEM 分析和成分檢測結果，推測在化學拋光的酸性環境下，由于材料內部碳元素含量相對較高，鉻、鎳含量相對較低，導致晶界處的耐腐蝕性下降，在特定的化學作用下發生晶間腐蝕，進而形成表面粗糙失效的現象。

三、強大的檢測技術優勢

華南檢測擁有業界先進的測試設備，為不銹鋼材料表面粗糙失效分析提供了堅實的硬件基礎。這些先進的設備包括高分辨率的掃描電子顯微鏡、精準的直讀光譜儀、高效的碳硫分析儀以及專業的金相制樣和觀察設備等。它們能夠從微觀到宏觀，全方位、多角度地剖析不銹鋼材料的特性，為準確找出失效原因提供了有力保障。

同時，華南檢測匯聚了一批經驗豐富的專業人才。這些專業人員不僅具備深厚的材料科學、化學分析、金屬加工等多學科知識背景，更有著豐富的實踐經驗。他們在長期的檢測工作中積累了大量的案例和數據，能夠迅速準確地判斷各種復雜問題，并制定出科學合理的檢測方案和解決方案。例如，在處理某一批次不銹鋼材料表面粗糙失效問題時，檢測人員通過對過往類似案例的回顧和分析，結合當前樣品的實際情況，靈活調整檢測流程和方法，成功地在短時間內找到了問題的根源，為客戶節省了時間和成本。

四、一站式檢測分析服務

華南檢測專注于汽車電子、消費電子、半導體、電子元器件、納米材料、通訊、新能源、汽車、航天航空、教育及科研等多個領域，涵蓋了從原材料研發、生產加工到成品質量檢測的全產業鏈環節。無論是不銹鋼材料的生產廠家，還是使用不銹鋼材料的制造企業，只要涉及到不銹鋼材料表面粗糙失效問題，華南檢測都能憑借自身專業的技術、先進的設備和豐富的經驗，為客戶提供一站式檢測服務。

從最初的樣品采集、制備，到全面系統的測試分析，再到最后的檢測報告編制和專業解讀，華南檢測為每一位客戶提供了全方位、個性化的服務體驗。在服務過程中，華南檢測始終堅持以客戶需求為導向，嚴格遵循相關標準和規范，確保檢測結果的準確性、可靠性和公正性。同時，華南檢測還注重與客戶的溝通與交流，及時反饋檢測進度和結果，為客戶解答疑惑，提供專業的技術建議和解決方案。

如果您在不銹鋼材料的生產、加工或使用過程中，遇到了表面粗糙失效的問題，正在尋求專業的檢測機構進行原因分析和解決方案制定，那么廣東省華南檢測技術有限公司是您的不二之選。我們以專業的技術、精準的檢測和優質的服務，助力您的企業發展，解決您的材料難題。
