SEM表征檢測主要檢測什么?
SEM表征檢測主要檢測什么?SEM全稱Scanning Electron Microscope,即掃描電鏡,是一種用于高分辨率微區形貌分析的大型精密儀器。想要了解SEM表征檢測主要檢測的什么,需要先了解SEM,如SEM掃描電鏡的工作原理,其主要檢測哪些內容,檢測的樣品是哪些,樣品分別都有什么需求。

SEM檢測的工作原理
SEM掃描電鏡是一種介于透射電鏡和光學顯微鏡之間的一種微觀觀察手段,能夠直接利用樣品表面材料的物質性能來進行微觀成像。其原理是當具有一定能力的電子束轟擊樣品表面的時候,電子與物質元素的原子核以及外層的電子產生了單次或者多次的碰撞,一些電子反射出樣品的表面,而一部分則滲入樣品中,被樣品所吸收。在該過程當中,大部分的電子能量會轉換成樣品熱能,而剩下的則會在其中激發出各種信號。
SEM表征檢測的應用范圍

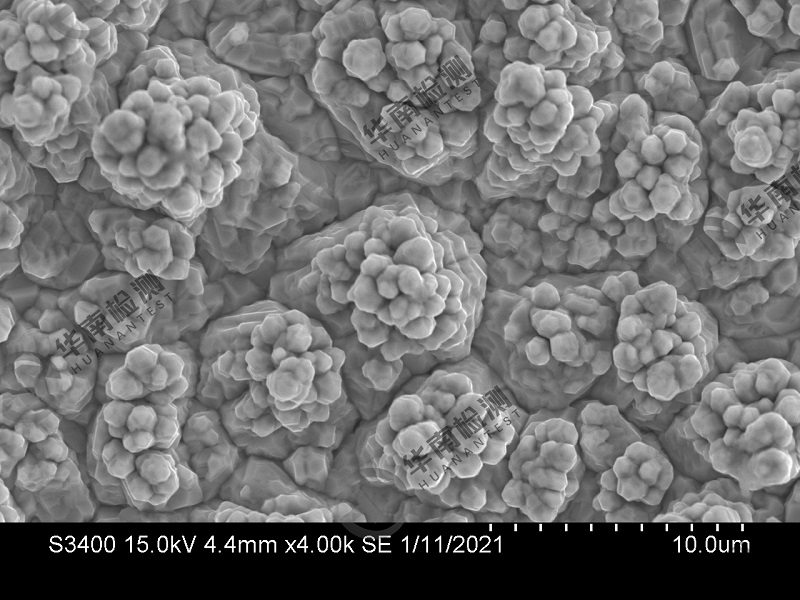

SEM表征檢測可應用于微觀形貌、顆粒尺寸、微區組成、元素分布、元素價態和化學鍵、晶體結構、相組成、結構缺陷、晶界結構和組成等。SEM一般通過組合EDS使用,可利用EDS進行元素成分定性、定量分析。用來觀測芯片內部層次和測量各層厚度、觀測并拍攝局部異常照片和測量異常尺寸、測量芯片關鍵尺寸線寬和孔徑、定性和定量分析異常污 染物的化學元素組成。
SEM樣品的要求
粉末樣品基本要求
(1)單顆粉末尺寸最好小于1μm;
(2)無磁性;
(3)以無機成分為主,否則會造成電鏡嚴重的污染,高壓跳掉,甚至擊壞高壓槍;
塊狀樣品基本要求
(1)需要電解減薄或離子減薄,獲得幾十納米的薄區才能觀察;
(2)如晶粒尺寸小于1μm,也可用破碎等機械方法制成粉末來觀察;
(3)無磁性;
廣東省華南檢測技術有限公司SEM材料表面表征:提供表面分析、顯微檢測及材料分析,為高科技行業提供支持.材料內部表征:提供縱向分布分析、薄膜鍍層分析、失效分析、顆粒缺陷和殘留物分析、晶體結構分析、粗糙度測量和熱性能分析、復雜工程問題解決方案。
如果您有SEM表征測量需求,歡迎您致電我們客戶熱線:13926867016或0769-82186416。
